Medidor de vazão eletromagnético tipo inserção de único ponto, com alimentação à bateria

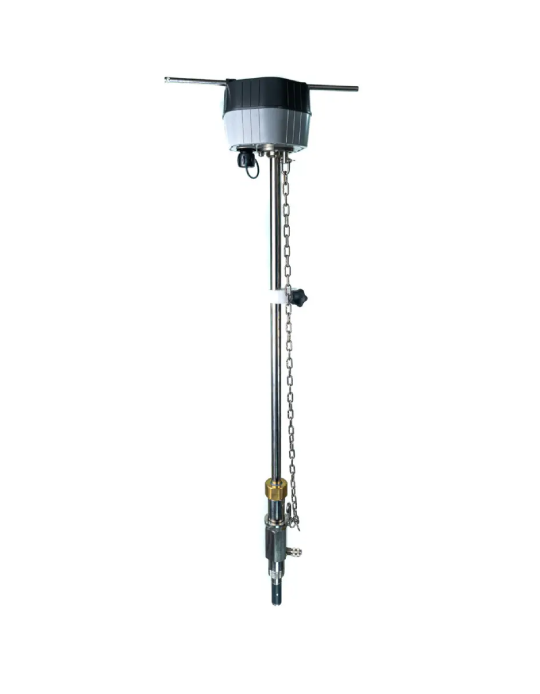

Valeport 804 EM
Medidor de vazão eletromagnético tipo inserção de único ponto, com alimentação à bateria
Projetado para economizar tempo e dinheiro, o medidor de vazão tipo inserção pode ser facilmente instalado em linhas pressurizadas, sem a necessidade de paradas operacionais, minimizando perdas e custos associados à interrupção do sistema.
Especificações técnicas
Sensor
O modelo 804 mede o fluxo de água com base na lei da indução de Faraday, gerando uma tensão proporcional à velocidade do fluxo de água.
Desempenho Operacional
Fluxo bidirecional
de um mínimo de 0,02 ms-1
a um máximo de 5,0 ms-1
a um máximo de 5,0 ms-1
Precisão
Em fluxo constante e totalmente desenvolvido,
menos de 0,1 ms-1 ±0,002 ms-1 e mais de 0,1 ms-1 ±2%, é necessária uma condutividade mínima de 20 μS/cm.
menos de 0,1 ms-1 ±0,002 ms-1 e mais de 0,1 ms-1 ±2%, é necessária uma condutividade mínima de 20 μS/cm.
Temperatura
De um mínimo de: 0°C
a um máximo de: 50°C.
Precisão: ±0,5°C.
a um máximo de: 50°C.
Precisão: ±0,5°C.
Características operacionais
Temperatura operacional
Eletrônica
de um mínimo de -20º
a um máximo de +60º C
a um máximo de +60º C
Elemento sensor
de um mínimo de 0º C
a um máximo de +60º C
a um máximo de +60º C
Pressão operacional
Resolução interna da tubulação
até um máximo de 20 bar
(corrente de segurança a ser instalada).
até um máximo de 20 bar
(corrente de segurança a ser instalada).
Umidade
Solução totalmente envasada para ambientes tropicais.
IP68 | NEMA 6
1,5 m por 100 horas com conector acoplado
Unidades - Opções selecionáveis pelo usuário:
mm | Metro | Pé
Litro | Megalitro | metro cúbico | Quilômetro
cúbico | Quilo Pé cúbico
Galão Imperial | Quilo Galão Imperial | Mega Galão Imperial
Galão Americano | Quilo Galão Americano | Mega Galão Americano
Segundo | Minuto | Hora | Dia
Celsius | Fahrenheit
Litro | Megalitro | metro cúbico | Quilômetro
cúbico | Quilo Pé cúbico
Galão Imperial | Quilo Galão Imperial | Mega Galão Imperial
Galão Americano | Quilo Galão Americano | Mega Galão Americano
Segundo | Minuto | Hora | Dia
Celsius | Fahrenheit
Energia elétrica
Bateria
Interno: 2 pilhas primárias de lítio.
Externo: Pacotes opcionais.
Externo: Pacotes opcionais.
Alimentação externa
Opções com cabo de 3,6 V CC
disponíveis
disponíveis
Consumo de energia
0,7 mA - cenário típico
Conector
Souriau - 10 vias
Características Físicas
Materiais
Todos os materiais em contato com a água são aprovados
pela WRAS
: Aço inoxidável - 316 | Latão | Latão niquelado |
PVC | PVDF | Borracha nitrílica - 4470
pela WRAS
: Aço inoxidável - 316 | Latão | Latão niquelado |
PVC | PVDF | Borracha nitrílica - 4470
Dimensões (mm) – Tipo 804
Comprimento da longarina: 300 | 500 | 700 | 1000 |
Diâmetro do sensor especial: 22 |
Diâmetro da haste: 19 |
Diâmetro do módulo eletrônico: 106 | Altura: 80
Diâmetro do sensor especial: 22 |
Diâmetro da haste: 19 |
Diâmetro do módulo eletrônico: 106 | Altura: 80
Conexão de tubulação
1” (25 mm) BSP | 1” NPT
Peso
<3,5 kg
Comunicações
O instrumento funcionará em tempo real através de uma conexão serial. A configuração é realizada por meio de um aplicativo para PC antes da implantação.
Análogo
Pulso
2 saídas de pulso – isoladas, quatro opções:
fluxo |
fluxo direto | fluxo reverso
|
saída de dose de temperatura | saída de dose
até um máximo de 50Hz
fluxo |
fluxo direto | fluxo reverso
|
saída de dose de temperatura | saída de dose
até um máximo de 50Hz
Digital
RS485 Modbus RTU
4800 até 38400 | 8N1 ou 8E1
Dados disponíveis
velocidade pontual | velocidade média |
totalizadores de fluxo: positivo | negativo | temperatura
da qualidade do sinal líquido
totalizadores de fluxo: positivo | negativo | temperatura
da qualidade do sinal líquido
Calibração
O modelo 804 é calibrado em uma instalação construída especificamente para esse fim, utilizando múltiplas velocidades de fluxo e seguindo um padrão rastreável.
Software
Teledyne Valeport Configure - Software para Windows para configuração de instrumentos e visualização de dados em tempo real.
Encomendar
Entre em contato com a Teledyne Valeport Water ou com o seu agente local.
080402-3-xxx-AAAA
Medidor de vazão de inserção tipo 804
080400-10x-AAAA
Medidor de diâmetro interno de tubos (conexões de 1” e 2” disponíveis)
aqui xxx = comprimento de inserção
001 = 300 mm
002 = 500 mm
003 = 700 mm
004 = 1000 mm
002 = 500 mm
003 = 700 mm
004 = 1000 mm
Onde YYY = tamanho de encaixe
BSP ou NPT
Área: Hidrologia e Saneamento
Aplicação: Saneamento
Marca: TELEDYNE ISCO
