Sistema Contínuo para Monitoramento em Tempo Real de Intrusão de Vapores disponível no Brasil

A Clean Environment Brasil, em parceria com a Hartman Environmental Geosciences e a Groundswell, oferece a exclusiva e revolucionária tecnologia VaporSafe para o monitoramento contínuo, em tempo real, de vapores no ar ambiente e/ou subslab para estudos de intrusão de vapores.

O serviço VaporSafe permite o monitoramento contínuo de até 16 pontos de ar ambiente e/ou subslab, através de cromatografia gasosa de alta precisão (LD < 1 ug/m3 para TCE, PCE, etc), permitindo:

  • rápido entendimento do comportamento dinâmico dos edifícios em relação à intrusão de vapores;
  • identificação de causa-efeito nos eventos de intrusão de vapores;
  • monitoramento de várias linhas de evidência (concentração das SQls, temperatura interna e externa, pressão barométrica local e regional, diferencial de pressão do piso, intensidade e direção do vento) para um robusto entendimento das dinâmicas de intrusão de vapores;
  • rápida identificação dos pontos onde ocorre intrusão de vapores;
  • A grande densidade de dados do VaporSafe permite o cálculo do Reasonable Maximum Exposure, definido pelo US EPA (2015).

O VaporSafe utiliza o Método TO-14 Modificado da US EPA.

Nossos clientes estão chamando o VaporSafe como a “alta resolução para intrusão de vapores”!

Os dados gerados em campo são disponibilizados em tempo real numa plataforma web para que o consultor tome decisões em minutos, ao invés de semanas ou meses como acontece com os métodos tradicionais de amostragem de ar ambiente e/ou sub slab.

A grande quantidade de dados gerados pelo sistema permite que o responsável técnico do projeto tenha centenas de dados robustos e defensáveis para avaliar o real comportamento do edifício com relação à intrusão de vapores, tomando decisões precisas e assertivas em poucos dias de monitoramento.


Eventos de intrusão de vapores de TCE e PCE em função da redução da pressão barométrica.

A plataforma web do VaporSafe permite, ainda, a configuração de alarmes que são enviados por e-mail caso algum parâmetro exceda os valores de risco definidos para o projeto.

Substâncias Químicas de Interesse:

  • O VaporSafe pode ser utilizado para as seguintes substâncias químicas de interesse:
  • Tricloroetileno (TCE)
  • Percloroetileno (PCE)
  • Tetracloreto de Carbono
  • Clorobenzeno
  • Dibromocloropropano
  • BTEX
  • Cloreto de Vinila (apenas para projetos de longa duração)

Parâmetros Adicionais

Além das especiações e quantificações das substâncias químicas de interesse, o VaporSafe permite o monitoramento dos seguintes parâmetros adicionais:

  • Pressão Barométrica local e regional;
  • Temperatura Ambiente do edifício e externa;
  • Diferencial de Pressão entre o SubSlab e o ambiente interno do edifício;
  • Dados meteorológicos locais e regionais

Aplicações do VaporSafe

  • Agilize sua Investigação e Mitigação de Intrusão de Vapores!
  • Resposta rápida e imediata para a exposição a TCE.
  • Monitoramento Contínuo de Ar Ambiente, Sub Slab e Soil Gas.
  • Identifique pontos de intrusão de vapores e fontes internas ou externas de contaminação.
  • Avaliação da performance e eficiência de sistemas de mitigação.
  • Monitoramento de emissões fugitivas em remediações termais.
  • Entenda de uma vez por todas as dinâmicas que contribuem para a intrusão de vapores no seu projeto: saiba onde, como, porquê e com que intensidade e duração a intrusão ocorre.

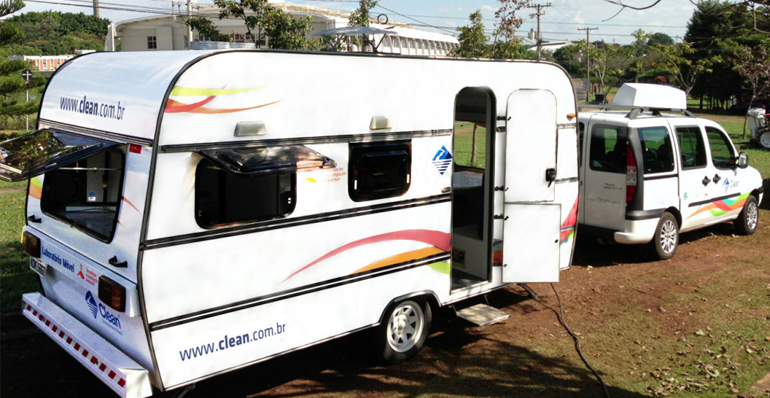

Laboratório Móvel operando Vapor Safe.


Plataforma web de visualização dos dados e gerenciamento de notificações e alarmes.

Capacidade do VaporSafe

  • Reaja automaticamente em minutos!
  • Análises contínuas e automatizadas em até 16 pontos de amostragem.
  • Alta precisão analítica em baixíssimos limites de detecção (1 < µg/m3 TCE, PCE, etc.)
  • Método EPA TO-14A modificado.
  • Tempo de análise inferior a 10 minutos por ponto.
  • Dados em tempo real em plataforma web de fácil utilização e gerenciamento.
  • Envio de relatórios automatizados e alarmes para usuários pré-definidos.
  • Gráficos com tendências espaço-temporais, gráficos de séries temporais de até seis pontos definidos pelo usuário.
  • Identificação imediata de pontos de intrusão de vapores, análise de causa e efeito, alternativas de mitigação.
  • Resultados facilmente exportados para Excel para uso em modelos, análises estatísticas e relatórios.
  • Acesso aos dados 24 horas por dia, em tempo real, durante toda a duração do monitoramento.
  • Rápido, Preciso e Conclusivo!

Pré Requisitos para Prestação do Serviço VaporSafe

  • Disponibilidade de energia elétrica no local (Rede bifásica 380 ou 220VAC com capacidade de 60 Amperes.
  • Local seguro para mobilização do trailer do Laboratório Móvel.
  • Cobertura de serviço de celular e dados pela operadora Vivo.
  • Para o monitoramento de subslab e soil gás é necessário que as leituras com PID manual do ponto sejam inferiores a 5 ppm.

O mais eficiente e avançado serviço de monitoramentode intrusão de vapores disponível nos EUA, agora no Brasil!

Para mais informações e contratação do serviço, contate:

Paulo Negrão, Ph.D., p.negrao@clean.com.br (019) 99981-2636 www.clean.com.br

VaporSafe Patente BR 10 2019 014426 2


Concentração de TCE no ar ambiente em área industrial.  O monitoramento VaporSafe identificou o comportamento do edifício: concentrações abaixo dos valores de intervenção durante a noite e crescentes durante o dia de trabalho.  Se houvesse fontes de intrusão de vapores, as concentrações deveriam aumentar durante a noite quando o prédio estivesse fechado.  Observou-se o contrário.  A fonte de TCE deveria ser uma fonte interna.  Onde estava a fonte?  Amostragens pontuais com análise em campo permitiram a identificação da fonte interna misteriosa de TCE.
